Dafür brauchst Du Dich nicht zu entschuldigen.
Auch die DIN5 Stecker sind besser als ihr (zwischenzeitlicher) Ruf.

Danke Reinhard,
das sieht doch prima aus.

Ja das stimmt natürlich.
Aufgrund der Fragestellung, ging ich von einer geringeren Kenntnis des Frederstellers aus.....

Alternativ kann man auch die Buchse des zweiten Lautsprecherpaares benutzen.
Oder kpl. die zweite LS Gruppe verwenden.

Ok, somit dürfte das Problem gelöst sein.
Ohne diese Platine wirst Du aber Knackser oder irgendwelche sonstige Störgeräusche haben, wenn Du die FET's manuell ansteuerst.

Der Fernsteuerbaustein fehlt also generell bei dieser Maschine?
Denn tatsächlich kommen die "in Start" und "von Start" Impulse von der Fernbedienungsplatine.
Diese erhält ihre Ansteuerung wiederum vom Start Ausgang des Steuer - IC.

Wenn ich mich recht erinnere, nein. Das könnte ein "ganz schönes Gepfrimel" werden.
Außerdem besteht die Gefahr, daß die Buchse selbst Schaden genommen hat. Also einfach nachlöten kann, muß aber nicht unbedingt helfen.

Ich hatte gestern ja geschrieben, Du sollst am PIN 1 & 4 des Wiedergabeverstärkers messen (Das Signal verfolgen). Das ist vor den FET's.
Und dann noch nach den FET's. Genau um diese auszuschließen, bzw. zu bestätigen.

Diese FET's übernehmen eine Mutingfunktion. Deswegen an Punkt 1&4 vor den FET's ...

OK, wenn Du schon so herum getauscht hast, hast Du auch den anderen Weg, also Aufnahmeverstärker als Wiedergabeverstärker verwendet, ausprobiert?

Ansonsten wäre jetzt ein Signalverfolger das präferierte Mittel meiner Wahl.

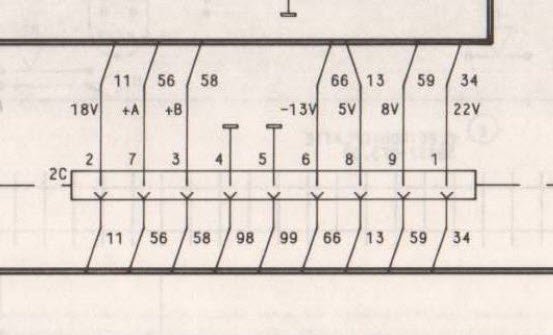

Laut Schaltplan sind sie unterschiedlich bestückt. Ich selbst habe keine TS9xx, kann also selbst nicht nachschauen.
Ich verfolge das alles nur per Schaltplan.

Normalerweise solltest von PIN3 zu Pin10 über das Verstärkermodul Durchgang haben.

Masse von Grundplatine -----> Pin3 ...

Masse kommt von PIN3 und geht zu PIN 10
