CF7500 keine Wiedergabe

[Probe2000]

Das heißt, vom SXV z. B. über den Kopfhörerausgang das Kalibrierungs-Signal in das Tape einspeisen und dann entsprechend den Infos messen!

[timundstruppi]

Auf AC die mV messen oder mit scope.

Nimm den KH Ausgang von Telefon, aber bitte aufpassen bei Anwendungen mit Lautsprecher:
https://grundig-forum.de/viewtopic.php?p=2758#p2758

So kann man Musik hören oder per App verschiedenen Testtöne generieren

[Probe2000]

Also Messen auf Wechselstrom AC.
Oszi habe ich noch keinen.
Für mein Mobiltelefon Samsung S23 würde ich dann ein Adapterkabel USB C auf Chinch Kabel 3.5 benötigen.

[mampfi]

Ja, natürlich. Wenn Du ein Signal in das CF einspeist, nimmst Du praktisch auf.
Wenn Du den kpl. Wiedergabepfad prüfen möchtest, muß das Signal vom Band kommen.

Nachdem Du aber Vorband ja auch kein Signal hast, könnte Dich die Messung mit dem SXV durchaus weiterbringen. (Sofern etwas dabei herauskommt)
Ich weiß jetzt nicht ob der 7500er die Quelle (Source) immer ausgibt, oder ob man dazu Aufnahme drücken muß?

Im Blockschaltbild sieht man aber auch daß da Spannungen 18V etc. im Spiel sind.
Aber du schriebst ja, daß das Netzteil in Ordnung ist.

Auch gibt es Muting Transistoren. T207 z.B. für den linken Kanal und 407 für den rechten. Das sind auch Kandidaten die so ein Fehlerbild erzeugen könnten.

[Probe2000]

Hallo,
ich werde mich heute mal mit den von Euch wertvollen Infos, weiter beschäftigen.
Rückmeldung in Kürze
Gruß Thomas

[Probe2000]

Ich habe nun das Signal des Grundig Vorverstärkers SXV6000 mit CAL.Taste (400khz) über den Kopfhörerausgang an des Tapedeck (über Adaption auf den Line in Eingang Chinch) eingespeist (Line Radioschalter eingerastet).

Folgende Werte wurden im Aufnahmemodus (Tape läuft) gemessen.

Messgerät auf AC-Millivolt eingestellt.

IC 201 PIN 4- 2,2mv
IC 201 PIN 24- 0mv
IC 401 PIN 4- schwankend 18-22mv
IC 401 PIN 24- 0mv

Platinen-Stecker 3A
Pin 1 -21,69
Pin 2 -0V
Pin 3 -0V
Pin 4 -0V
Pin 5 -0V
Pin 6 + 17,9V
Pin 7 +5 V

Die Messungen an Stecker 3A wurden allerdings nicht mehr im Aufnahmebetrieb gemessen da das Tapedeck die Aufnahmetaste verweigerte !!

Gruß Thomas

[mampfi]

Beim Stecker 3A an Pin 3 fehlen 18V.
Hast Du auch schon mal am Stecker 2C die Spannungen gemessen?
Schreibe mal was Du da messen kannst.

[Probe2000]

Stecker 2C auf der Platine angeschlossen, im Aufnahmebetrieb und mit Signaleinspeisung vom SXV 6000 gemessen.

Messgerät im AC Betrieb

Pin 1= 200 mv
Pin 2= 2,2 V
Pin 3= 0,43 V
Pin 4= 0,5 V
Pin 5= 1,6 V
Pin 6= 0,4-0,5 V
Pin 7= 1,5 V
Pin 8= 1,7 - 1,8 V
Pin 9= 1,9 V

Ich bin mal gespannt ob das verwertbare Messwerte sind!

[timundstruppi]

AC DC ist dir aber bekannt?
Mit einem Scope wärst du schon viel weiter.

[mampfi]

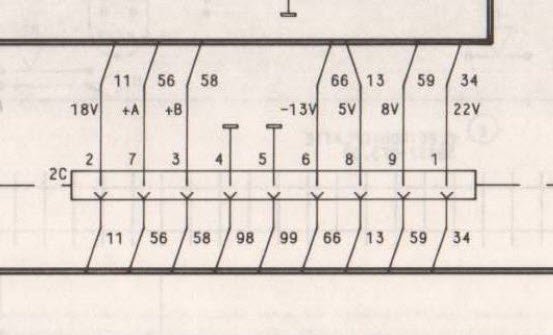

Ja, am Stecker 2C sind Gleichspannungen, also DC zu messen.

Hier die Übersicht:
