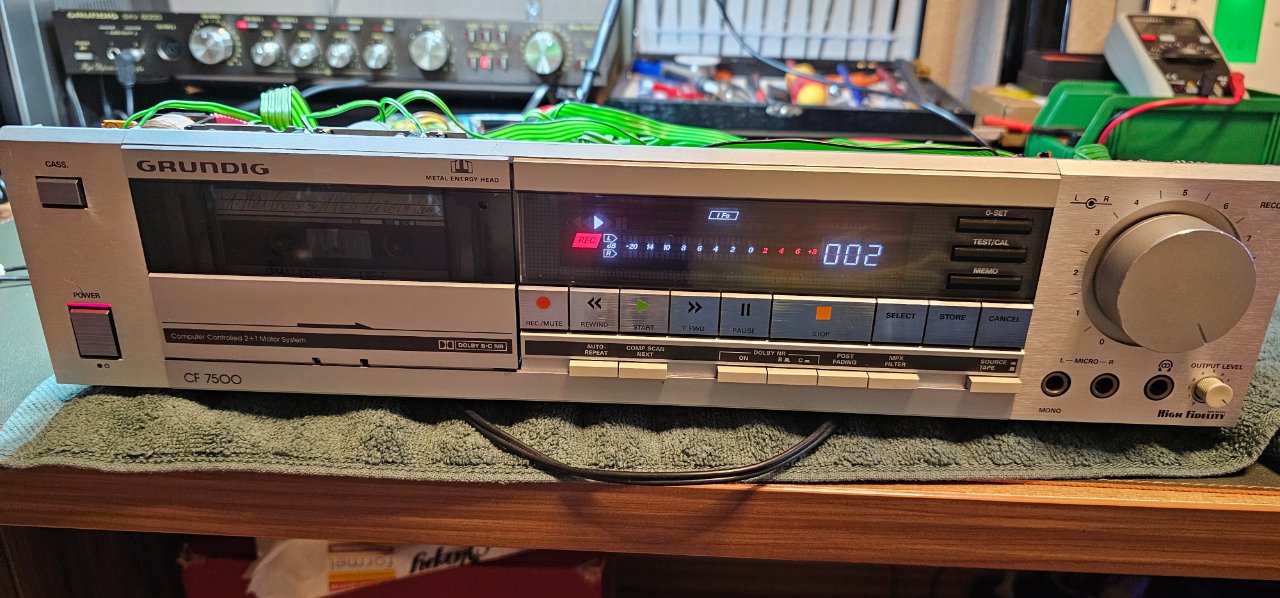

CF7500 keine Wiedergabe

[timundstruppi]

Ich dacht er möchte das Audiosignal verfolgen

[mampfi]

...stimmt!

Da bin ich wohl aufs Glatteis geraten.
Thomas hat aber an Stecker 3A z.B u.a. +17,9V, also DC gemessen. Demnach würden da tatsächlich 18V fehlen.
Zur Abrundung ist es deshalb sicher hilfreich auch an 2C alle Spgn. im Wert zu kennen.

[Probe2000]

Hallo,
ja die Rockband AC/DC kenne ich
Wie bereits erwähnt habe ich kein Scope, dass heißt aber nicht evtl. eins zu beschaffen, kannst du eins empfehlen?

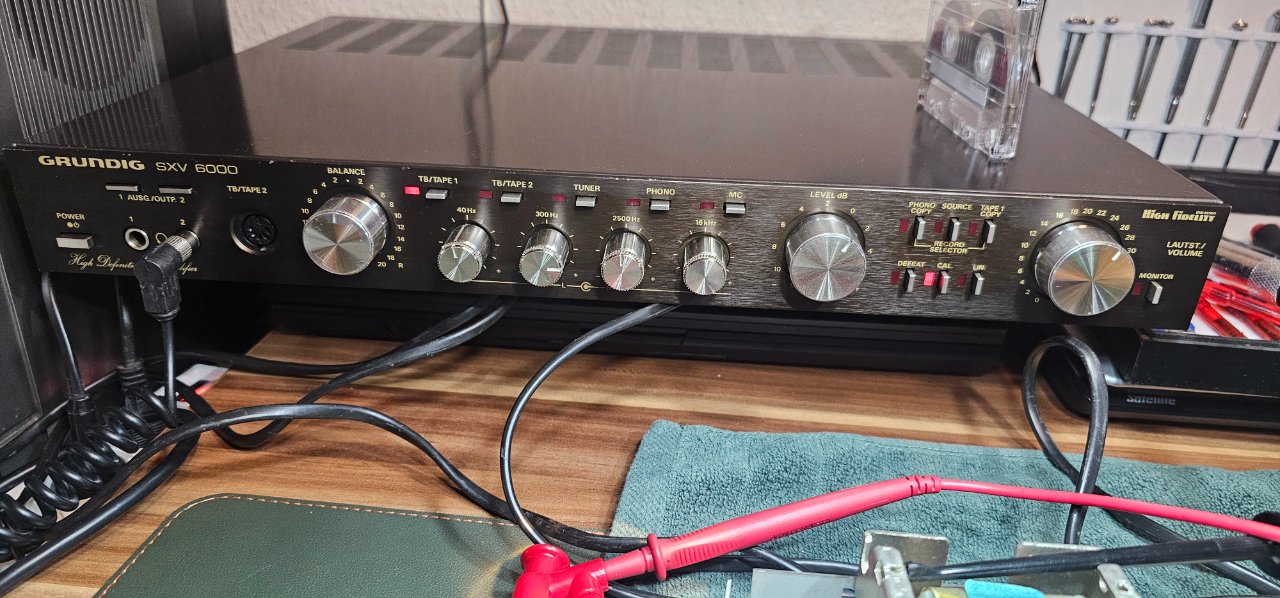

Ich habe ja noch diverse Grundiggeräte im Peto (welche, werde ich in kürze im Bereich Vorstellung neuer Forumsmitglieder mitteilen)

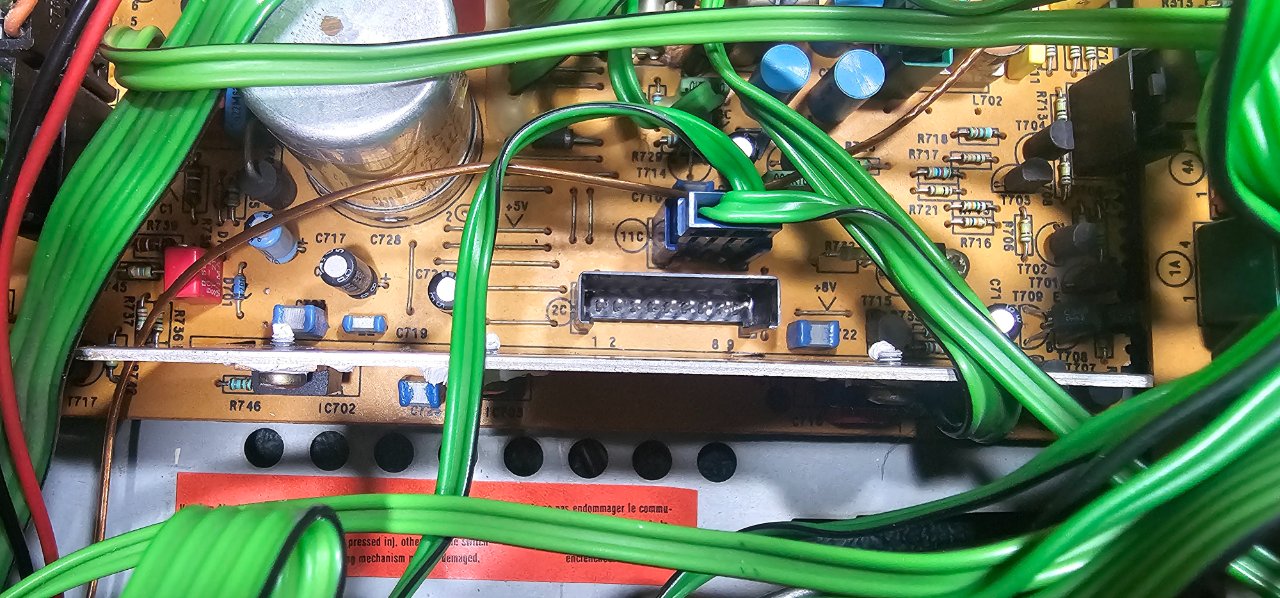

Nun meine DC-Werte an der Platine mit abgezogenem Stecker gemessen.

Pin 1 = 22,4V
Pin 2 = 17,8V
Pin 3 = 13,3V
Pin 4 = Masse
Pin 5 = Masse
Pin 6 = -13,3V
Pin 7 = 27V
Pin 8 = 5V
Pin 9 = 8V

Gruß Tom

[mampfi]

Ok, damit haben wir das Netzteil abgehakt. Alle Spannungen sind demnach vorhanden.

Ich denke es wäre am besten, wenn wir doch mit der Cassetten Wiedergabe anfangen.
Hierzu nimmst Du eben irgendeine Cassette, auf der definitiv was aufgenommen ist.
Dann mißt Du am IC - 201, PIN4 ohne Musik und dann mit Musik. Bei Musik müßtest Du ein Gezappel von etwa 30mV haben.
Zur Kontrolle ohne Musik, kein gezappel. Wohlgemerkt ---> AC.
Wenn das vorhanden ist, dann am PIN 24 des IC 201 messen. Mit Musik ca. 800mV -AC. Ohne Musik nichts.

....dann sehen wir weiter....

Und tatsächlich hätte ich ein Hameg 2Kanal Speicher Oszi übrig.
Bei Interesse einfach PN schreiben.

[timundstruppi]

Ja, so ein 2 Kanaler reicht bei Hifi für alles.

HF Tuner wären sehr speziell und weiters nötig.
